Mine d'Angevillers à Algrange (Moselle / France)

Mine d'Angevillers à Algrange (Moselle / France)

Mining Railways
Les chemins de fer des Mines de Fer
Erzgrubenbahnen

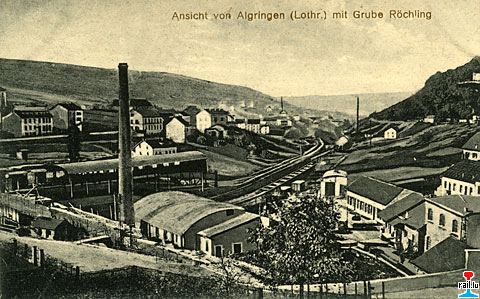

Grube Röchling, Algrange, um 1916 (Carte postale: Verlag Georg Becker, Photograph, Algringen; Collection: jmo)

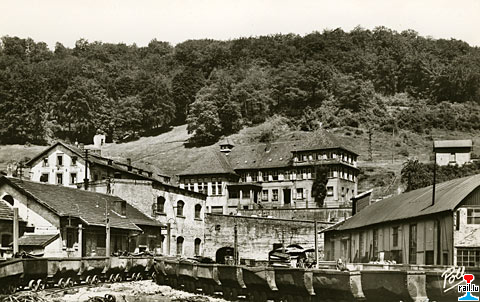

Mine d'Angevillers (Carte postale: Edit. D'Art "Poll", Olland - Metz; 56 En Fournirue; Collection: jmo)

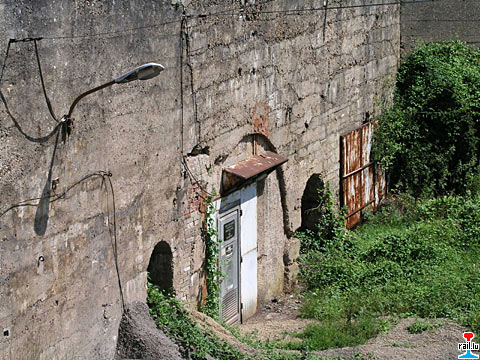

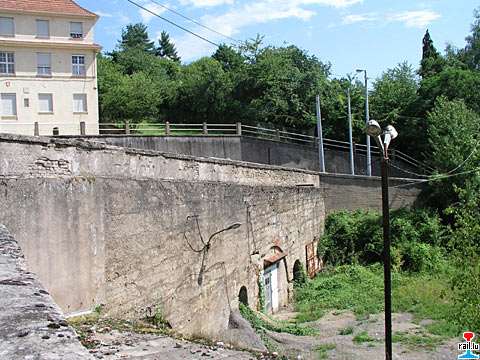

Entrée de la Mine d'Angevillers à Algrange, à la droite l'entrée Guillaume / Wilhelm (Photos: 17.7.2004 jmo)

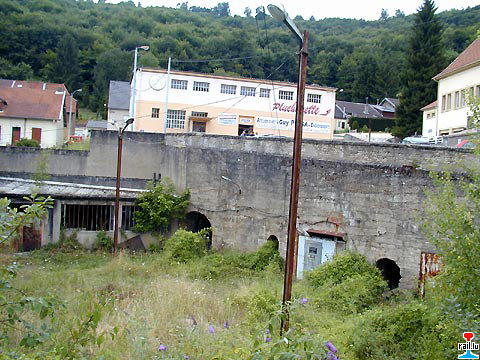

Entrée de la Mine d'Angevillers à Algrange, à la droite l'entrée Wilhelm (Photo: 26.7.2002 jmo)

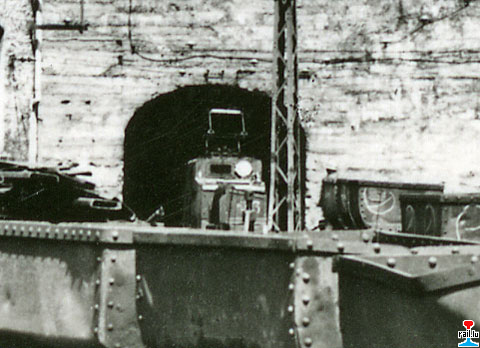

Mundloch des Hauptförderstollens von Grube Wilhelm, Algringen - im Vordergrund ein Friser - Erzförderwagen (Quelle: Einiges über den lothringischen Minetteerz Bergbau“, Saarbrücker Bergmannskalender 1909; Scan: Joachim Koch)

1882/83 kauft Karl Röchling einer Luxemburgischen Gesellschaft und dem Eschweiler Bergwerksverein das Feld Wilhelm (Guillaume - Mine Angevillers) ab

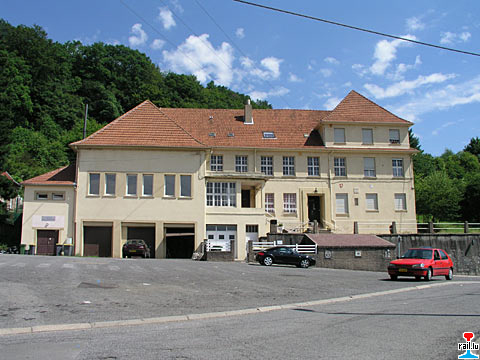

Ehemalige Röchlingsche Bergwerksverwaltung in Algringen / Algrange (Photo: 17.7.2004 jmo)

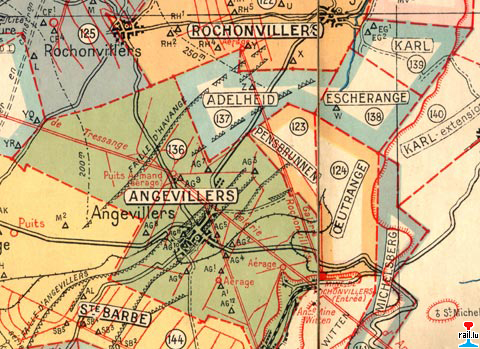

Concession d'Angevillers à Algrange - Carte de 1940 (Scan: jmo)

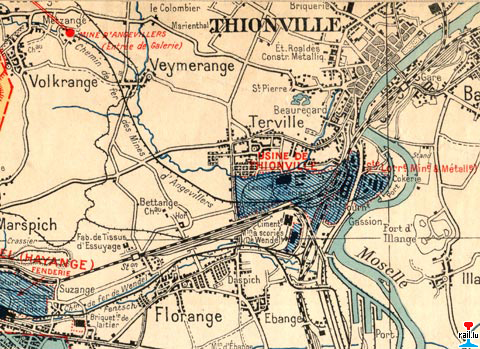

Chemin de fer des Mines d'Angevillers aux Usines de Thionville - Carte de 1940 (Scan: jmo)

The Rolling Stock - Le matériel roulant - Die Triebfahrzeuge

No

Constructeur
Hersteller

Type
Année
Baujahr
No de construction
Baunummer
Puissance (ch)
Leistung (PS)
Poids
Gewicht

Cabines
Führerstände

Mine

Remarque

AEG U 28 1911 1043 Bergwerksgesellschaft Röchling, Algringen geliefert und später von der Societé
Metallurgique et Mines für die Mines de Fer d'Angevillers übernommen

AEG U 28 1911 1044

3 Alsthom MF89A 1953 2x98 ch 20 1
700 mm

500 V

frein à air comprimé

3 Alsthom MF89A 1953 2x98 ch 20 1
700 mm

500 V

frein à air comprimé

4 Alsthom MF89B 1955 2x98 ch 20 1
700 mm

500 V

frein à air comprimé

4 Alsthom MF89B 1955 2x98 ch 20 1
700 mm

500 V

frein à air comprimé

5 Alsthom MF89B 1956 2x98 ch 20 1
700 mm

500 V

frein à air comprimé

5 Alsthom MF89B 1956 2x98 ch 20 1
700 mm

500 V

frein à air comprimé

Schneider - Westinghouse LM1002D 1941 1x23 ch 5 1
700 mm

500 V

équipée avec dérouleuse de 400 m

11 Schneider - Westinghouse LM1052B 1947 2x100 ch 20 1
700 mm

500 V

frein à air comprimé

12 Schneider - Westinghouse LM1052B 1947 2x100 ch 20 1
700 mm

500 V

frein à air comprimé

13 Schneider - Westinghouse LM1052B 1947 2x100 ch 20 1
700 mm

500 V

frein à air comprimé

14 Schneider - Westinghouse LM1052B 1947 2x100 ch 20 1
7700 mm

500 V

frein à air comprimé

15 Schneider - Westinghouse LM1052D 1952 2x100 ch 20 1
7700 mm

500 V

16 Schneider - Westinghouse LM1052D 1952 2x100 ch 20 1
7700 mm

500 V

17 Alsthom MFD71A 1930 2x98 ch 20 1
700 mm

500 V

équipée avec frein à air comprimé

18 Alsthom MFD71A 1930 2x98 ch 20 1
700 mm

500 V

équipée avec frein à air comprimé

19 Alsthom MFD71A 1930 2x98 ch 20 1
700 mm

500 V

équipée avec frein à air comprimé

21 Siemens Schuckert 2x60 ch 6 1 550 V

22 SACM Belfort MF770C 1928 2x83 ch 18 1
700 mm

500 V

23 SACM Belfort MF770C 1928 2x83 ch 18 1
700 mm

500 V

Alsthom MF 70 U 1937 2x20 ch 20 1
700 mm

460 V

avec enrouleur de cable

Alsthom MF 70 U 1937 2x20 ch 20 1
700 mm

460 V

avec enrouleur de cable

Mine d'Angevillers (Carte postale: Edit. D'Art "Poll", Olland - Metz; 56 En Fournirue; Collection: jmo)

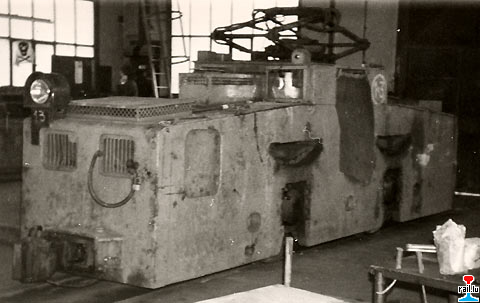

Locomotive "SW" LM 1052 B No 13 de l'Aciéries de Longwy à la Mine d'Angevillers (Photo collection: Emile Kreins)

Locomotive "Alsthom MF 89B" No 17 (20 t; voie: 700 mm; 2 moteurs de 98 ch; 500 V) de la Société Lorraine-Escaut à la Mine d'Angevillers à Algrange (Moselle / France) (Photo collection: Emile Kreins)

Décor mural à Algrange - locomotive de la Mine d'Angevillers? (Photos: 25.7.2002 jmo)

Boguet type luxembourgeois construit par Friser utilisé par la Mine d'Angevillers

Hermannschacht - Puits Armand à Angevillers

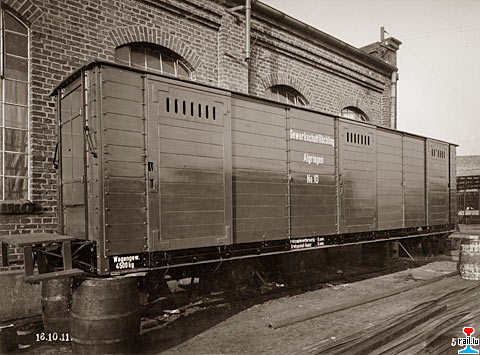

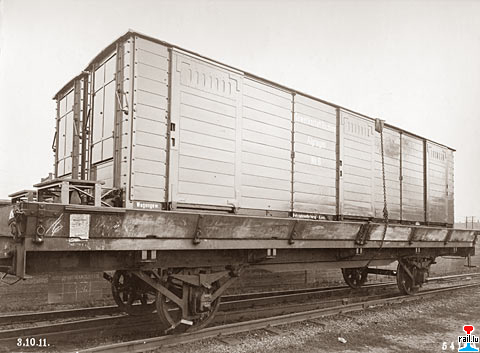

Transportwagen No 6 und No 10, gebaut von MAN Gustavsburg in 1911, für die Gewerkschaft Röchling Algringen (Scan: Wolfgang -D. Richter)

Carlsstollen

[Ligne Hayange - Knutange-Nilvange - Algrange - Rochonvillers]

Bibliographie
	Titel - Titre	Author - Auteur - Autor	Date	Edition - Verlag	Contents - Contenu - Inhalt	Pages- Seiten	ISBN
	Elle avait bonne mine ... ... la mine d'Angevillers dit le "quartier nègre"	Niessen Ernest	2008	Editions Fensch Vallée	La Mine d'Angevillers	284	978-2-916782-18-8
	Röchling Kontinuität im Wandel	Seibold Gerhard	2001	Thorbecke	u.a. Völklinger Hütte Carlshütte in Diedenhofen Mine d'Angevillers Mine de Pulventeux	523	3-7995-0101-0
	50 Jahre Röchling Völklingen Die Entwicklung eines rheinischen Industrie-Unternehmens	Nutzinger Richard Boehmer Hans Johannsen Otto	1931	Druck und Verlag Gebr. Hofer A.G. Saarbrücken - Völklingen	u.a. Völklinger Hütte Carlshütte in Diedenhofen Mine d'Angevillers Mine de Pulventeux	328
